Ausführliche Informationen über die ausgewählte Maschine:

Kategorie: Plattenbohrwerk - Traghülse
Referenz-Nummer: 34328
Fabrikat SCHARMANN
Baujahr 1991
Preisstand --
Standort ab Werk
Steuerung CNC



Technische Daten:

Spindel-ø 150 mm
x-Weg 11000 mm
y-Weg 3000 mm
z-Achse 800 mm
w-Achse 700 mm
Spindelaufnahme ISO 50
Spindeldrehzahlen 3-2000 U/min
Traghülsenabmessung 325x325 mm
Vorschübe x/y/z - stufenlos 1-10000 mm/min
Eilgang 10 m/min
Drehmoment 10500 Nm
Antriebsleistung - Spindelmotor 65 kW
Gesamtleistungsbedarf 229 kW
Maschinengewicht ca. 180 t
Raumbedarf ca. 20,0x14,0x8,3 m



Zubehör:

SIEMENS SINUMERIK 850 M in 7 Achsen (X/Y/Z + B + U + V + W), -2 Stück CNC-Aufspanntische SCHARMANN TDV 5, 2000x2500mm, 40t, V-Achse 2500mm
-Winkelfräskopf WFK 240/550 -CNC-Planschieber P 650 (U-Achse)
Späneförderer, 60-fach WKZ, RENISHAW·
IKZ – Kühlmittel durch die Spindel
hydrostatische Flachführungen in X-, Y- Z-Achse, 3x Aufspannwinkel

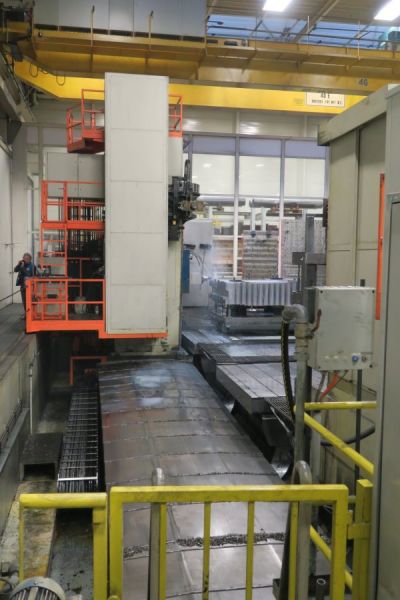

Bilder (zum Vergrößern anklicken):
