Ausführliche Informationen über die ausgewählte Maschine:

Kategorie: Zahnrad-Abwälzfräsmaschine - vertikal
Referenz-Nummer: 34392
Fabrikat PFAUTER
Baujahr 2009
Preisstand --
Standort ab Werk
Steuerung CNC



Technische Daten:

Rad-ø - max. 3200 mm
Radbreite 1800 mm
Modul - max. 30
Tisch-ø 2800 mm
Tischbohrungs-ø 880 mm
Tischhöhe 1000 mm
Tischbelastung 40000 kg
Fräserdurchmesser x Breite 350x375 mm
Axialverstellung - max. 1000 mm
Eilgangsbereich - radial/axial 3000/4000 mm/min
Eilgangsbereich - tangential 3000 mm/min
Antrieb: Fräskopf 35 kW
Gesamtleistungsbedarf 100 kW
Maschinengewicht ca. 60 t
Raumbedarf ca. 8,8x8,4x5,3 m



Zubehör:

SIEMENS 840D CNC-Steuerung
verlängerte Version bis 3200mm Durchm.
Zahnradmesseinrichtung
Innenfräskopf IFK1

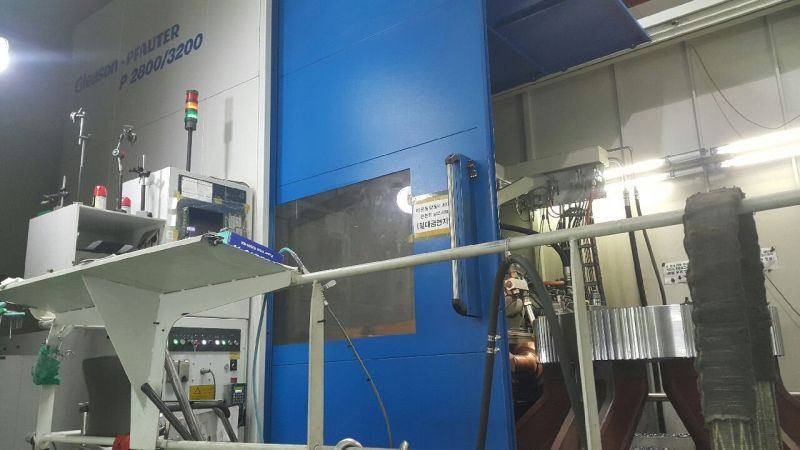

Bilder (zum Vergrößern anklicken):
